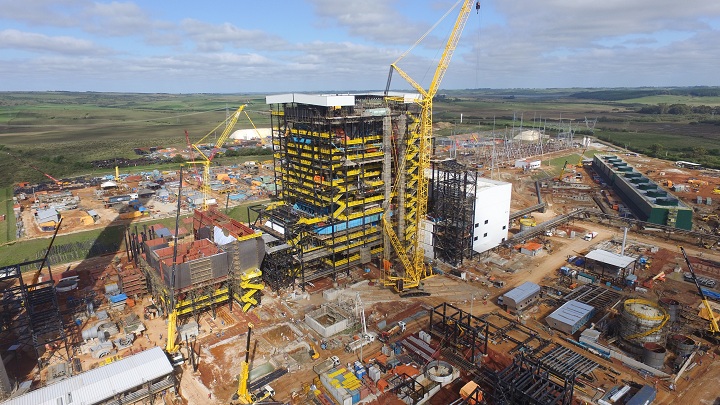

Vista externa da caldeira Foto: Divulgação TP
Com a conclusão de aproximadamente 23 mil soldas, que trabalharão sob pressão na caldeira da UTE Pampa Sul (Miroel Wolowski), foi realizado o teste hidrostático, um dos mais importantes marcos na montagem desta estrutura.

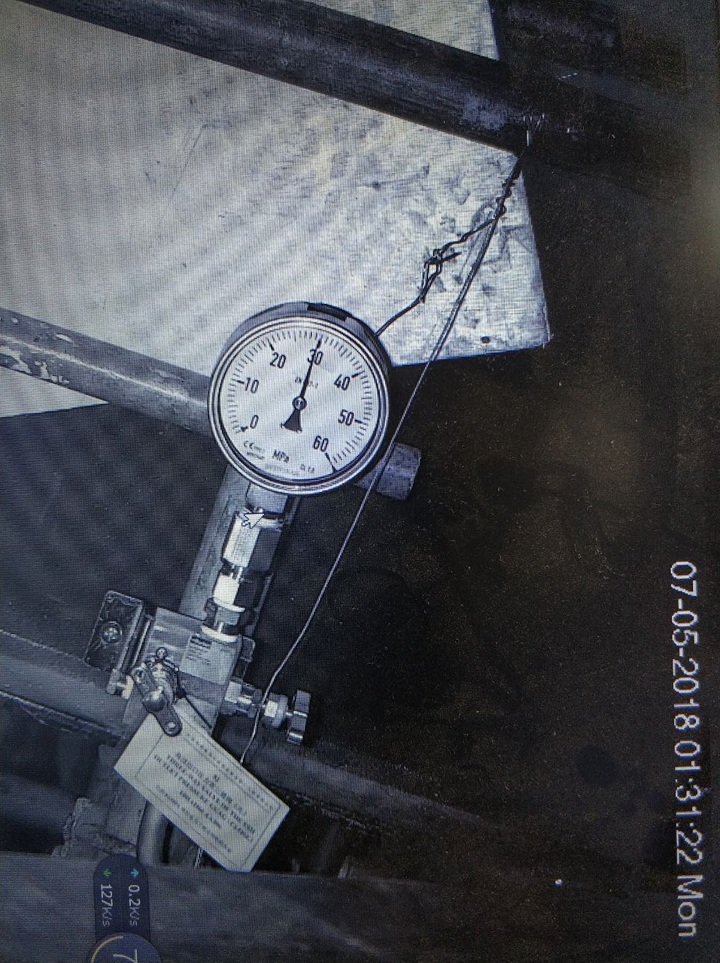

Sistema indicando a pressão máxima atingida na caldeira. A imagem foi
capturada por meio de câmera de monitoramento por questões de segurança, devido a elevada pressão Foto: Divulgação TP
O teste é um requisito na Norma Reguladora nº13 (NR13), que regulamenta a segurança na operação de vasos de pressão e caldeiras no Brasil. Ele somente pode ser realizado após a certificação de aptidão via documentação reunida desde as primeiras atividades de montagem e solda da caldeira e deve envolver um engenheiro mecânico como profissional habilitado para garantir que a caldeira estava pronta para ser submetida ao teste.
O gerente socioambiental da Pampa Sul, Hugo Roger Stamm, explica que, durante o teste, as tubulações da caldeira foram preenchidas com aproximadamente 700m³ de água e foi iniciada a sua pressurização até o nível de 29,7 Mega Pascal (unidade de medida Mpa) por 20 minutos. Em ato contínuo, com a pressão reduzida ao nível de operação da caldeira, foram verificadas as condições das tubulações. “Em um primeiro momento, foram testados os sistemas de alta pressão, para na sequência ser testado o sistema de vapor reaquecido, ambos com sucesso total com a verificação de ausência de vazamentos de água. A importância na realização deste teste está em assegurar a integridade e qualidade da caldeira nos parâmetros previstos no projeto, além de mitigar possíveis defeitos identificáveis na etapa de operação da caldeira, quando a necessidade de uma manutenção corretiva causaria um transtorno muito grande”, explica Hugo.
Com a conclusão do teste hidrostático, a caldeira atinge o marco de 70% das suas estruturas completas e agora deverá ser iniciado a instalação de camadas refratárias e o isolamento térmico das tubulações testadas. “O próximo importante marco a ser conquistado consiste na realização do teste de sopragem da caldeira, previsto para o próximo semestre quando a estrutura estiver sendo finalizada”, detalha o gerente.
